| 序號 | 規 格 說 明 | 數量 |
| 深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動(可另選) | 全套 | |
| X/Y/Z軸用 臺灣上銀或臺灣銀泰 精密級滾珠絲桿 | 全套 | |
| X/Y/Z軸用 臺灣上銀或臺灣TBI 精密級滾柱直線導軌 | 全套 | |
|
|
可選項:
|
1套 |
|
|
可選項: 1.電主軸 1.2萬轉/rpmin/11KW/扭矩28Nm/外徑150mm/氣動換刀/帶編碼器/BBT40。 2.電主軸 1.8萬轉/rpmin/18KW/扭矩60Nm/外徑190mm/氣動換刀/帶編碼器/BBT40。 |
1個 |
|
|
臺灣圣杰24位刀臂式刀庫 | 1套 |
|
|
進口NSK/GMI P級角接觸配對軸承 | 全套 |
|
|
主軸油冷機 | 1臺 |
|
|
電子手輪 | 1套 |
|
|
對刀儀 | 1個 |
|
|
X/Z軸配三防布風琴罩/Y軸配鋼板罩 | 各1套 |
|
|
配電柜恒溫系統 | |
|
|
施耐德電氣配件 | |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 |
|
|
自動潤滑黃油泵 | 1套 |
|
|
空氣過濾器 | 2套 |
|
|
噴水及水氣混合噴霧裝置 | 各2套 |
|
|
水泵 | 1套 |
|
|
機床附件 | 1套 |
|
|
BBT40刀柄 | 2個 |
|
|
雙螺+1鏈板式自動排渣機 | 全套 |

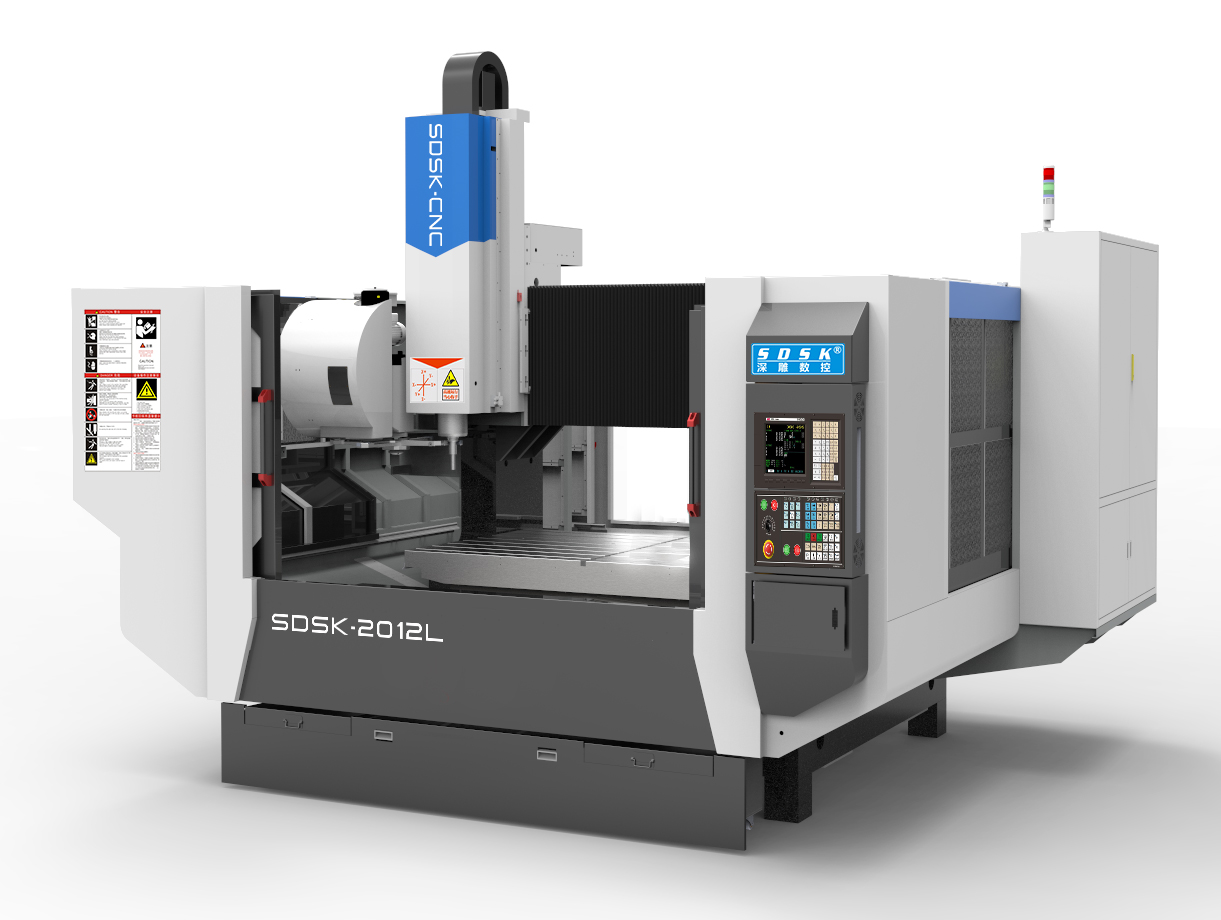

| 機型 | SDSK-2012L | SDSK-2015L | SDSK-2516L | SDSK-3020L |
| 外型尺寸 | 長4300寬3400高3000 | 長4300*寬4100*高3000 | 長4800*寬4300*高3000 | 長5300寬5200高3000 |
| 鋁工作臺尺寸 | X2000/Y1200（T槽） | X2000/Y1500（T槽） | X2500/Y1600（T槽） | X3000/Y2000（T槽） |
| 龍門寬度 | 2100 | 2100 | 2600 | 3100 |
| 主軸鼻端至臺面 | 650 | 650 | 650 | 650 |
| X/Y/Z行程 | 2050*1300*450 | 2050*1600*450 | 2550*1700*450 | 3050*2100*450 |
| 最大空走速度 | 40000mm/min | 40000mm/min | 40000mm/min | 40000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | 士0.02mm | 士0.02mm | 士0.02mm | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm | 300 mm內±0.01mm | 300 mm內±0.01mm | 300 mm內±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 1個 | 1個 | 1個 | 1個 |
| 電主軸功率 | 18KW/個(可另選配) | 18KW/個 (可另選配) | 18KW/個(可另選配) | 18KW/個(可另選配) |
| 刀臂式刀庫 | 24T | 24T | 24T | 24T |
| 換刀方式 | 自動 | 自動 | 自動 | 自動 |
| 主軸轉速 | 18000rpm/min | 18000rpm/min | 18000rpm/min | 18000rpm/min |
| 夾持刀柄 | BBT40(最大12mm) | BBT40(最大12mm) | BBT40(最大12mm) | BBT40(最大12mm) |
| 對刀方式 | 自動 | 自動 | 自動 | 自動 |
| 可裝料高度 | 500mm | 500mm | 500mm | 500mm |
| 臺面承受負荷 | 2000Kg | 2000Kg | 3000Kg | 4000Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 32KW | 32KW | 35KW | 35KW |
| 整機重量 | 13500Kg | 15500Kg | 18500Kg | 22000Kg |
